مقدمة

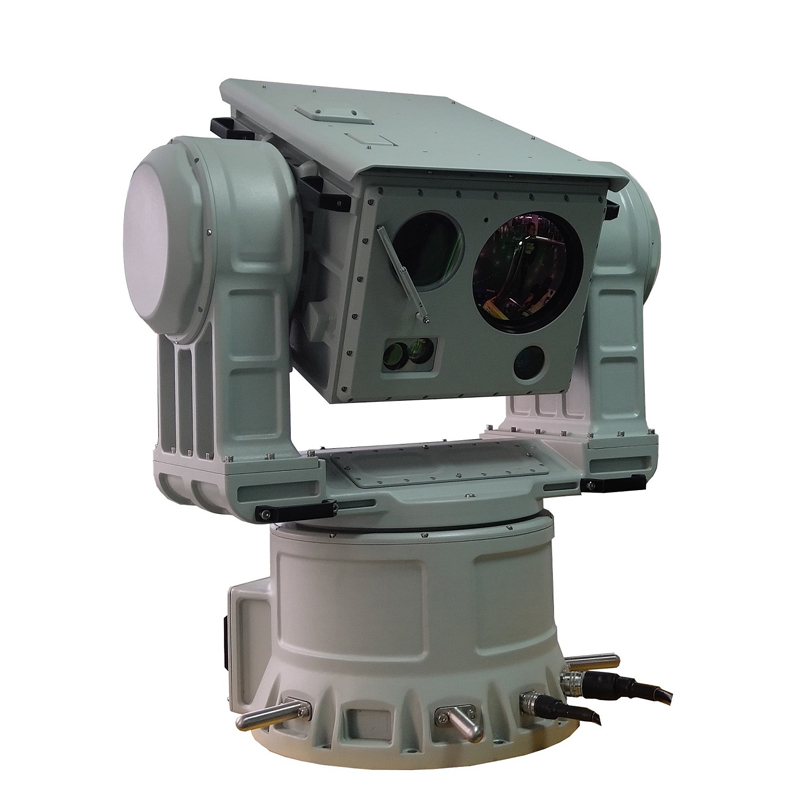

الكاميرا الحرارية البصرية ذات التحميل الثقيل على شكل U ، موديل SHR-UT500WHLV3020HZIR690R-LRF20AT هي جهاز رؤية ليلية مع حقوق ملكية فكرية مستقلة. إنه يدمج كاميرا الضوء المرئي وكاميرا الأشعة تحت الحمراء الحرارية. الجهاز مع وضعين للعمل: الوضع النهاري والوضع الليلي. في الوضع النهاري ، تستخدم الكاميرا ذات الضوء المرئي ، وفي الليل ، تستخدم الإضاءة بالليزر والتصوير الحراري للمراقبة.
اعتماد تقنية الرؤية الليلية بالليزر بالأشعة تحت الحمراء ، مع تباين جيد في الخلفية ، وتصوير واضح ، ولا تتأثر بالإضاءة الخارجية. استخدام تقنية الرؤية الليلية للتصوير الحراري ، مع تصوير واضح ، وإخفاء جيد ، ولا يقتصر على مصدر الضوء. تم الجمع بين كاميرا الضوء المرئي وتقنية التصوير الحراري بشكل فعال لتحقيق المراقبة المستمرة ليلا ونهارا.
يستخدم هذا المنتج أيضًا عددًا من التقنيات الرئيسية الفريدة في المواد والمعالجة. الغلاف مصنوع من سبائك الألومنيوم عالية القوة والفولاذ المقاوم للصدأ ، وهو مقوى ومغلق بشكل خاص. يمكن استخدامه على نطاق واسع في الليل ، والبيئة القاسية ، والمسافات الطويلة ، والمدى الواسع. مناسبات المراقبة المخفية في الوقت الحقيقي.
سمات
◆ اعتماد نظام إضاءة بالليزر ومسافة إضاءة طويلة ونطاق كبير ، وتحقيق المراقبة في ظلام 0Lux التام.
◆ اعتماد كاميرا طويلة المدى للضوء المرئي ، والتنسيق مع التصميم المتكامل للطيف المزدوج للتصوير الحراري ، وتحقيق المراقبة المستمرة ليلا ونهارا.
◆ الإضاءة الليلية المنخفضة الإضاءة الليلية ميجا بكسل بالألوان للكاميرا السوداء ، تحقق المراقبة المستمرة ليلا ونهارا.
اعتماد تقنية التصوير الحراري بالتكبير المستمر والصورة الواضحة ومسافة الكشف الطويلة.
التصوير الحراري السلبي مخفي ويصعب العثور عليه.
تحميل ثقيل عالي الأداء لإمالة المقلاة على شكل حرف U ، وتحقيق عدم وجود مراقبة للزاوية العمياء في جميع الاتجاهات ، وتحديد المواقع بدقة عالية.
◆ يضمن نظام التحكم الذكي المتكامل في درجة الحرارة أن المعدات الإلكترونية الموجودة داخل الدرع تعمل طوال اليوم طوال العام.
آلية ضبط MMA الخارجية ، يمكن إكمال ضبط المحاذاة بالليزر دون تفكيك.
◆ سهل التشغيل ، سهل الاستخدام والصيانة.
◆ الآلة بأكملها مقواة ومصممة لمقاومة الرياح القوية ورذاذ الملح ومقاومة درجات الحرارة العالية والمنخفضة ، إلخ.
◆ درجة الحماية IP66.
البيانات الفنية الرئيسية
| مسافة | ضوء مرئي | رؤية نهارية 10 كم |
| رؤية ليلية 4 كيلو متر |
| التصوير الحراري | هدف | الإنسان (1.8 م × 0.5 م) | Vehicle (2.3m×2.3m) |
| كشف | 15400m | 19500m |
| يتعرف على | 7000m | 12600m |
| تعريف | 4000m | 10000m |
| عدسة كاميرا عالية الدقة | البعد البؤري | 12.5 ~ 750 مم ， 60 × تقريب بصري |
| FOV | 28.7°~0.5° |
| اختراق الضباب البصري | يدعم |
| التركيز التلقائي | يدعم |
| ممسحة | يدعم |
| كاميرا عالية الدقة | نوع الاستشعار | 1 / 1.8 '' المسح التدريجي CMOS |
| بكسل | 2mp |
| وضع اللون | المتكاملة لفلتر ICR التبديل ليلا ونهارا ،
ليلا ونهارا إعدادات معلمة الوضع المزدوج |
| سرعة مصراع الكاميرا | ضبط تلقائي / يدوي |
| التحكم بالكاميرا | التحكم في الكسب التلقائي ، توازن اللون الأبيض التلقائي ، دعم التبديل اليدوي والتلقائي ليلا ونهارا |
| اختراق الضباب | ON/OFF |
| WDR | ON/OFF |
| وتعويض الإضاءة الخلفية | ON / OFF ، منطقة اختيارية |
| المنطقة المهتمة | ON / OFF ، منطقة اختيارية |
| الضبط الدقيق للتركيز الخلفي | الدعم ، يمكن تصحيح الأخطاء عن بعد |
| تقليل الضوضاء | تقليل الضوضاء الرقمية ثلاثية الأبعاد |
| تنسيق الترميز | H.264/MJPEG/MPEG4 |
| دقة الفيديو | 1920 × 1080 ، دعم ثلاثة دفق |
| معدل البت | 32 كيلو بت في الثانية ~ 16 ميجابت في الثانية |
| معدل الإطار | 50 هرتز: 25 إطارًا في الثانية (1920 × 1080) ، 25 إطارًا في الثانية (1280 × 720) 60 هرتز: 30 إطارًا في الثانية (1920 × 1080) ، 30 إطارًا في الثانية (1280 × 720) |
| تراكب الترجمة | شعار المحطة والتاريخ والوقت |
| ضبط الصورة | السطوع والتباين والتشبع والحدة ، إلخ. |
| بروتوكول الشبكة | TCP/IP/RTP/RTSP/HTTP/DNS/DDNS/DHCP/FTP/NTP/PPPOE/SMTP/UPNP |
| سمات | دعم ضربات القلب ، وغطاء الفيديو ، وحماية كلمة المرور ، والنسخ المتطابق |
| عدسة الليزر | البعد البؤري | عدسة تليفوتوغرافي ليزر عالية الدقة 100 مم |
| زاوية الإضاءة | 0.3 درجة ~ 20 درجة التغيير المستمر |
| طلاء | طلاء مضاد للانعكاس بالقرب من الأشعة تحت الحمراء متعدد الطبقات |
| المعد مسبقا | ردود الفعل الدقة الجهد الجهد |
| وضع التكبير | 3CAM |
| ضبط المحور | آلية ضبط MMA الخارجية |
| إضاءة ليزر | قوة | 15W |
| الطول الموجي | 810nm |
| تبديل الليزر | التحكم الآلي / اليدوي |
| حتى الضوء | MQMM |
| ختم | الختم بالنيتروجين |
| التشتت الحراري | صفيف تبديد حرارة التوصيل المبرد بالهواء |
| عدسة الأشعة تحت الحمراء | عدسة | 34 ~ 690 مم ، 21 × تقريب بصري |
| FOV | 0.8 درجة × 0.7 درجة ~ 16.1 درجة × 12.9 درجة |
| التحكم في العدسة | التكبير الإلكتروني ، التركيز الإلكتروني ، التركيز التلقائي |
| IFOV | 0.02 ~ 0.44 مراد |
| غطاء العدسة | متاح |
| كاشف | نوع الاستشعار | تبريد FPA |
| بكسل | 640 × 512 |
| نطاق الطيف | 3.7 ~ 3.8 ميكرومتر |
| NETD | ≤25mK @ F1.0،300K |
| معدل الإطار | 25Hz |
| NUC | تصحيح تلقائي / يدوي / الخلفية |
| عملية الصورة | DDE ، لون psuedo |
| وقت البدء | أقل من 7.5 دقيقة (25 درجة) |
| ليزر مجموعة مكتشف | أقصى مسافة | لا تقل عن 20 كم. (تحت وضع الغلاف الجوي لمنطقة خطوط العرض الوسطى ،
T = 20 درجة مئوية ، الرطوبة النسبية 70٪ ، 1 ضغط جوي قياسي ،
والرؤية الأفقية أكبر من 23.5 كم.) |
| الحد الأدنى لمسافة المدى | لا يزيد عن 300 م |
| نطاق الانحراف | ± 5 م |
| تردد العمل | 12 مرة / دقيقة |
| غلاف الدرع | مادة | سبائك الألومنيوم المصبوب الدقة |
| بناء | تصميم متعدد النوافذ متكامل |
| زجاج النافذة | زجاج نانو بصري مضاد للانعكاس |
| تلوين | PTA ثلاثة مضاد للطلاء ، مضاد لتآكل مياه البحر |
| إمالة كهروضوئية | زاوية أفقية | 360 درجة مستمر |
| زاوية عمودية | -45°~+90° |
| السرعة الأفقية | 0.01 درجة ~ 100 درجة / ثانية |
| السرعة الرأسية | 0.01 درجة ~ 100 درجة / ثانية |
| السمت وانحراف زاوية الملعب | ≤0.05° |
| دقة عملية التحكم | ≤0.05 درجة / خطوة |
| المعد مسبقا | 2048 |
| دقة الضبط المسبق | ±0.05° |
| تحويل مساعد | 2 |
| رحلة بحرية تلقائية | 2 قطعة ، يمكن لكل منها تعيين 64 إعدادًا مسبقًا |
| التأكد الذاتي | 1 |
| بروتوكول الاتصالات | Pelco-D ، Pelco-P اختياري |
| معدل البث بالباود | 2400/4800/9600/19200 بت في الثانية اختياري |
| مقاوم للرعد | قوة 4000 فولت ، فيديو 2000 فولت |
| وظيفة التتبع | سمات | التحكم في محرك المنصة ثنائي المحاور القابل للبرمجة (PID) ،
دعم التحكم في المعدل ؛ خوارزميات تتبع متعددة مدمجة |
| خوارزمية التتبع | خوارزمية تتبع الارتباط ،
نموذج مطابقة تتبع الخوارزمية ، خوارزمية تتبع اللون |
| الحد الأدنى لحجم الهدف | 3 × 6 بكسل |
| الحد الأقصى لحجم الهدف | 200 × 100 بكسل |
| عدد أهداف كشف الحركة | 5 |
| واجهه المستخدم | قوة | DC24V, DC48V, DC75V |
| شبكة | 1 × 10Base-T / 100Base-TX RJ45 |
| آحرون | RS422 |
| مؤشر البيئة | درجة حرارة العمل | -25 درجة مئوية ~ + 55 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 65 درجة مئوية |
| حماية | IP66 |
| مضاد للأملاح | PH 6.5 ~ 7.2 ، رش مستمر 48 ساعة |
| مضاد للرياح | يمكن أن تعمل 10 مستويات من الرياح بشكل طبيعي ، ولم يتم تفجير 13 مستوى من الأعاصير |
| قوة | كاميرا كاملة | DC24V إلى DC24V ، DC48V ، DC75V |
| استهلاك | ≤500W |
